Требования к макетам
Макеты принимаются записанными в версиях для ПК
Обязательно ознакомьтесь с требованиями к макетам и нашими рекомендациями по допечатной подготовке. Данные требования предъявляются технологическим процессом производства.
Выполнение этих требований приведет к значительному сокращению времени на приемку Вашего макета в работу без дополнительных вопросов и его допечатную подготовку нашими специалистами.
Это придаст нашему сотрудничеству важнейшее качество - оперативность.
ПОЛНОСТЬЮ ГОТОВЫМИ к печати считаются файлы с выполненной раскладкой и метками реза ножа. С готовым белым слоем (если таковой необходим).
Каждый макет должен быть в отдельном файле!
- E-mail;
- FTP-Server;
- Загруженные файлы в облачное хранилище (прямая ссылка, не требующая авторизации);USB устройства (с драйвером устройства).
Допустимые программы и форматы файлов
- Adobe Illustrator до версии CC
- Adobe Acrobat (PDF, без внедрённых цветовых профилей, не многостраничный). Многостраничные PDF в работу не принимаются!
- Формат EPS
- CorelDraw! до версии Х8. Если Вы предпочитаете работать в этой программе, готовые макеты просим перевести в PDF-формат, проверив при этом корректность отображения элементов.
Растровая графика:
- Adobe Photoshop до версии CC,
- Photoshop EPS,
- TIFF.
Требования к файлам
- Контур ножа должен находиться в отдельном слое с названием «knife».
- Радиус скругления углов ножа не менее 1 мм.
- Макеты обязательно должны иметь вылеты 2 мм с каждой стороны под обрез.
- Не располагайте текст и прочие значимые элементы в макете ближе 1,5 -2 мм от края реза.
- Минимально воспроизводимый процент растра 2%.
- Минимальная толщина отдельно отстоящей линии в одну краску – 0,1 мм, на выворотке – не менее 0,2 мм.
- Минимальная толщина отдельно отстоящей линии в две и более краски – 0,4 мм.
- Минимальный размер отдельно отстоящей точки – 0,1 мм.Логотипы и фирменные знаки должны быть выполнены в векторном виде.
- Переведите все используемые в макете шрифты в кривые.
- Размер рубленого шрифта не меньше 4 pt, с засечками не менее 5 pt в одну краску, размер шрифта в две и более красок не менее 10 pt.
- Допустимо использовать изображение штрих-кода только в векторной графики.
- Цветность штрих-кода - 100% Black (или 100% другой чистой краски (PANTONE)).
- Для штрихового кода запрещено использование красного и малоконтрастных цветов, а также печать вывороткой. При печати на металлизированном или прозрачном материале штрихкод должен располагаться на прямоугольнике, окрашенном в белый смесевой (Spot) цвет.
Считывание штрихкода менее 80% от номинального (по ГОСТ Р 51201-98 минимальная ширина EAN-13 по крайним штрихам составляет 31,35мм) системами считывания магазинов не гарантируется и претензии по таким штрихкодам не принимаются.
- Все растровые материалы должны быть предоставлены в формате TIFF, Photoshop PSD или Photoshop EPS в отдельных файлах.
- Файлы должны быть в цветовых моделях CMYK, Grayscale, Duotone, Bitmap.
- Дополнительные смесевые цвета должны находиться в отдельных (spot) каналах.
- Для CMYK, Grayscale, Duotone моделей разрешение должно быть не менее 300 ppi (точек на дюйм). Для Bitmap - 1200 ppi.
- Все растровые изображения (Bitmap) должны иметь геометрические размеры, соответствующие реальным размерам изображения.
- В пределах одного документа разрешение растровых объектов должно быть постоянным. Деформаций растровых объектов в программах векторной графики желательно избегать. Увеличение изображения в Illustrator или CorelDraw недопустимо.
Трафаретный лак:
- Минимальный размер объекта 0,15 мм
- Минимальное расстояние между объектами 0,2 мм
- Лак не должен доходить до реза на 1,5 мм
- Минимальный размер объекта 0,15 мм
- Минимальное расстояние между объектами 0,2 мм
- Максимальная площадь тиснения, конгрева не более 40% площади этикетки.
- Все элементы отделки (постпечати (тиснение, конгрев, трафаретный лак)) должны быть вынесены каждый на отдельный слой и окрашены в свой смесевой (Spot) цвет. В файл макета надо вводить информацию, однозначно указывающую на размер, красочность и отделку (что подразумевается под тем или иным служебным Spot-цветом).
- Макеты комплектного дизайна (лицо, оборот, доп. этикетка) должны находиться каждый в отдельном файле.
- Файл макета должен быть очищен от промежуточных элементов, слоев, элементов палитр, не относящихся к окончательному дизайну. Также не должно быть спрятанных объектов и выключенных слоев.
- Очень не рекомендуется использовать малый процент в плашках большой площади, так как очень высока вероятность неравномерной пропечатки. Все макеты, критичные в этом отношении, будут проверяться перед отправкой на печать и возможно нужно будет вносить некоторые рекомендованные нами изменения.
- Цвета для полноцветной печати подбираются по цветовой модели CMYK с учетом ограничений, накладываемых печатным процессом. Цвета для печати смесевыми красками подбираются по международному стандарту Pantone Matching System. При использовании смесевых красок применение полутоновых переходов желательно только в пределах одного цвета.
- Объекты, печатаемые дополнительными красками должны иметь соответствующую заливку (PANTONE) и иметь точное название (PANTONE XXX CVC(U)).
- Если Вы готовите макет с белилами, они должен присутствовать в макете пятым цветом Spot с названием white_ink (и не иначе), находиться в отдельном слое.
- OLE объекты
- Тонкие растровые линии <0,2 мм;
- Выворотки в 2-х и более цветах с толщиной линий <0,5мм;
- Сетчатые градиентные заливки «Mesh»
- Для Illustrator - использование фильтров, эффектов типа Transparency, а также любых растровых эффектов типа Drop Shadow нежелательно; в случае использования они должны быть отрастрированы (Object/Rasterize). То же относится и к сетчатым градиентным заливкам Mesh.
- Для CorelDraw все встроенные эффекты (линзы, текстурные заливки, тени и т.д.) должны быть переведены в Bitmap. Векторные эффекты (Extrude, envelope, contour, add perspective, blend, distortsion, artistic media), должны быть преобразованы в кривые.
Подготовка файлов с персонализацией:
Персонализация изображений
Необходима таблица в которой будут как минимум два столбца:
1 столбец – что печатаем
2 столбец – в каком количестве
В первый столбец заносим имена исходных файлов. Названия файлов должны быть латиницей и/или цифрами. Использование кириллических символов недопустимо!
Количество и имена исходных файлов должны строго соответствовать таблице. Количество записей в таблице должно соответствовать тиражу для этого вида этикеток. Не нужно ничего лишнего.
Примеры таблиц:
| 1 | 100 |
| 2 | 200 |
| 3 | 1000 |
| 4 | 100 |
| 5 | 50 |
Если тиражи для всех этикеток одинаковы, то можно и так: «5 видов этикеток по 100 шт»
Формат исходных файлов eps
В файле сделан слой (самый верхний), на котором находится контур высечки (и больше ничего).
Размер артборда=размер этикетки + 2 мм с каждой стороны. Контур высечки располагается строго по центру артборда.
Штрихкоды
Нужна таблица со значениями и надо указать тип штрихкода (Code39, code128, ean13, Matrix, QR-code итп). Если нужно напечатать какой-то экзотический вид, нужно от заказчика получить инструкции, как этот вид получается (либо готовые штрихкоды, правильно названные, в правильном размере, правильного цвета, хотя это нереально).
Персонализация переменными данными
Необходимо предоставить таблицу с переменными данными. Использование кириллических символов недопустимо! В основном макете (формат EPS) должны быть предусмотрены окна для переменных данных. Вы можете ограничить его невидимой рамкой. Отдельно создаются файлы с изменяемой информацией (формат EPS, TIF), для удобства рекомендуем называть их порядковыми номерами. Макет этого файла должен иметь тот же размер, что и окно в основном макете. Ко всем этим файлам должен также прилагаться документ Microsoft Excel, в котором в колонку внесены все названия файлов с переменными данными. Если переменной информацией являются числа или надписи, для них не обязательно создавать отдельные файлы. Они могут быть предоставлены в виде колонки в Microsoft Excel.
Сопровождение файлов
Для контроля итогового изображения рабочие файлы должны быть сопровождены макетом в формате JPEG включающим информацию о размере, красочности, отделке.
Каждый макет должен быть в отдельном файле!
Уважаемые заказчики,отнеситесь внимательно к данным требованиям, т. к. несоответствие макетов этим требованиям увеличивает время на переделку и теряется самое ценное свойство печати - ОПЕРАТИВНОСТЬ!
Подготовка макета под технические требования типографии.
-

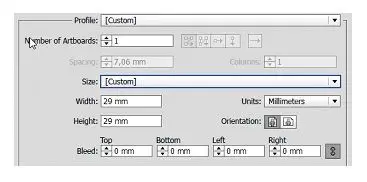

В программе Illustrator создаем документ, соответствующий размерам этикетки, плюс 2мм с каждой стороны. Пример: если по габаритам высечки макет имеет размер 25x25 мм, то размер Artboards должен быть задан 29x29 мм
-

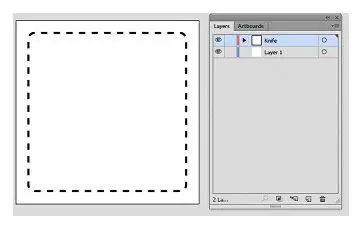

В документе создаем слой «knife» и помещаем туда контур (высечку) этикетки, выполненный пунктирной линией, располагаем его по центру относительно документа. Важно! В контуре высечки все углы должны быть скруглены, радиус скругления углов должен быть не менее 1 мм
-

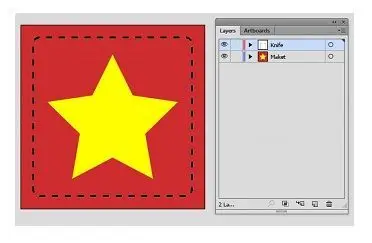

Создаем слой для макета (название не имеет значения). Помещаем в него макет, устанавливаем его строго по высечке. Макет должен иметь дополнительный выпуск за линию реза, шаг выпуска - 2 мм
-

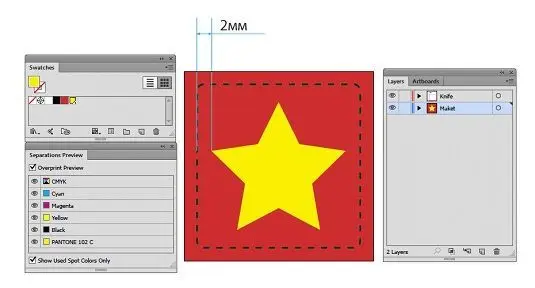

Расстояние от линии реза (контура высечки) до графических элементов должно быть не менее 2 мм. Допустимо использовать только цветовую модель CMYK, все дополнительные цвета должны иметь атрибут Spot Color. Все лишние цвета, не используемые в макете, должны быть удалены из палитры (Swatches). Для проверки макета по цветности используется закладка Separations Preview.
-

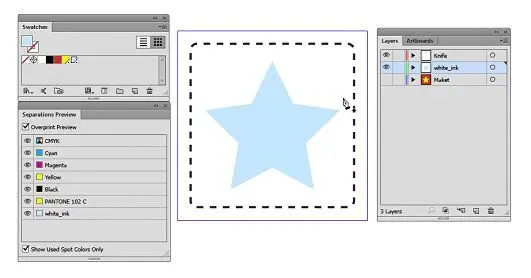

Работа с белилами. Создаем слой white_ink и помещаем в него все элементы этикетки. Элементы, под которыми должны присутствовать белила, перекрашиваем в 100% Spot-цвета white_ink (название цвета должно быть именно white_ink), с атрибутом overprint. Места, где белила печататься не должны, перекрашиваем в 0% white_ink, с атрибутом overprint.
-
Сохраняем макет в один из форматов. Adobe Acrobat (PDF, без внедрённых цветовых профилей, не многостраничный), Adobe Illustrator (AI или EPS).
